鐵路運行安全晝夜監控系統
隨著系統信息化改革的不斷深入,網絡技術已經廣泛的應用在鐵路系統日常生產和管理之中。目前,鐵路系統作為國家重要的運輸部門,其日常的穩定運行決定了國民生產、生活的正常運轉,加之,鐵路系統部門眾多、地點分散,現場環境復雜,成為日常維護工作的主要障礙。
在鐵路系統內部推行遠程網絡視頻監控系統,將能極大的解決上述矛盾。遠程網絡視頻監控系統采用嵌入式WEB服務器技術,操作員和各部門領導可利用鐵路系統現有的計算機網絡和辦公電腦,在調度中心或者當?shù)貦C(jī)務段實現對全部監控現場或者當?shù)氐牡揽冢囌竞丸F路沿線環境的監控,大大減輕日常人員巡視的工作量,便于及時發現危險隱患,保障安全生產。
需求分析:
? 利用鐵路現有的網絡條件,針對鐵路監控點分散、難以管理的特點,鐵路網絡視頻監控系統具體所要實現的功能有:
? 集中對車站廣場、候車大廳及旅客通道等人員稠密處,通過監控系統多屏顯示功能,同時監控多現場的安全情況。
? 鐵路貨場范圍較廣,需要隨時監控貨場安全保衛情況。
? 利用專有通信線路,對鐵路沿線的無人值守變電站和照明等重要配電設備集中監控,及時了解設備運行情況。
? 隨時監控重要道口、路口的人流、車流情況,保證車輛安全運行。
? 利用電子地圖功能,以靜態圖像顯示來全面直觀地反映鐵路沿線的運營狀況具有電視墻功能,將需要的視頻信號、數字信號、模擬信號動態顯示系統能根據沿途氣象信息報警信號,及時作出行車速度限制系統連接,對出現的緊急狀況如泥石流、洪水、交通意外等及時做出反應。
系統組成
采用基于嵌入式WEB服務器為核心的遠程網絡視頻監控系統,在組網方式上與傳統的模擬監控和基于PC平臺的監控方式有極大的不同,整套監控系統主要由三個互相銜接的部分組成:現場設備(或簡稱分站設備)、通道傳輸設備和調度/集控站、調度中心監控終端(或簡稱主站設備)?,F(xiàn)分別加以介紹。
1、分站設備
主要由前端設備和網絡視頻編解碼器組成。前端設備,如監控?cái)z象機(彩色或黑白、固定或活動云臺、定焦或變焦)、鏡頭、各類報警輸入/輸出裝置與傳統工業電視所使用的設備完全一致。因此分站設備的核心是網絡視頻編解碼器和鏡頭、攝像機。本系統采用嵌入式的操作系統,這種設備可以將攝象機的接入和控制、圖象的數字化、壓縮編碼、網絡傳輸全部集成在一個設備中,安裝、調試極為方便。同時,由于這種設備可通過網絡遠程設置和管理,無須現場日常維護。在實際的安裝使用中,該系統的實時性、穩定性、可靠性較微機平臺大為提高,并且日常維護工作量相當小,非常適合無人值守的環境。遠程網絡視頻監控系統安裝了視頻服務器之后,完全可取代視頻矩陣的作用,不僅設備安裝調試簡便,更重要的是,能支持網絡中多個用戶同時觀看或控制所有的監控現場,這對于監控工作有更加重要的意義。
2、通道傳輸設備
這部分設備要根據通信通道選取。目前,主要有數字專線(有線或無線)、ISDN、網絡(有線或無線)三種。要取得比較滿意的圖象質量,通道帶寬建議在384Kbps以上。
3、主站設備
主站設備主要實現對登錄用戶、分站設備的集中管理和視頻圖象解壓,存儲等功能。 簡單的主站由一個或數個監控終端組成,它們往往以分時形式完成一對一或一對多的視頻監控任務。如果需要實現報警、錄象等監控任務,主站設備可添加報警數據庫服務器、數字錄象數據庫服務器以及多個監控終端和大量的輔助監控終端。這樣,用戶只需要在鐵路局調度中心,建立了一個視頻系統服務器。局領導、總工和相關處室可利用現有的辦公電腦建立分控終端。在調度所和集控站也可方便地建立了數個監控終端。這些監控終端不用鋪設專門微機和鋪設視頻/控制電纜,利用IE瀏覽器就可在辦公室內監控轄區內的車站,道口和營業廳等不同地點,通過視頻系統服務器完成用戶管理;機務段、攝象機分組;遙控優先級設置和調度;視頻圖象的存儲、檢索和回放等功能。系統提供的電子地圖模塊,隨監控中心服務器軟件一起運行,在網上任意客戶端用IE瀏覽器即可觀看圖像,可方便的察看各監控現場,直觀的顯示各級地圖;值得一題的是,本套視頻系統采用了WEB技術和標準,可與企業MIS系統等其它系統兼容,成為企業內部信息管理的一個重要的組成部分。
中心服務器可將視頻流傳輸?shù)街行牡碾娨晧ι希蛋嗳藛T可清楚直觀的監控到各分站傳輸?shù)囊曨l,及時做出決策。本系統還可與GIS系統完美融合,以便將各種地理環境變化造成的影響減少到最小程度。
4、系統功能
實時對機房重點部位24小時視頻監控,可數字錄像供事后調用。系統可以連接大量報警設備,例如門磁,紅外,煙感,玻璃破碎器等,一但捕獲到異常信號,系統能自動報警,上傳報警信息并進行本地及遠程數字錄像。
在系統中可以加入門禁接口,可以將門禁系統無縫接入,加強對機房進出人員的管理。 通過音視頻監控使機房管理人員能夠隨時隨地看到機房設備和現場工作人員的工作情況,還可以當?shù)氐娜藛T對話,加強機房管理的互動性。
結合當?shù)氐呐潆娤到y(tǒng),如一級配電,二級配電,UPS和防雷器等,工作人員可以隨時隨地得到機房的電力供應情況。
在系統中結合大量專業的環境監測設備,及時反應空調系統,溫濕度,新風機和漏水監測等機房環境保障設備的數據。
系統能對所有設備設置報警上下限,任何設備數據超出這個范圍,系統能夠產生報警信。并能在一定范圍聯動設備,例如錄像,后備發電機,噴淋,新風機等。
監控系統應具有友好的人機對話界面和漢字支持能力;故障告警應有明顯的聲光電形式。
系統特點
1.數字化:隨著科學技術的不斷提高,數字產品以其強大的功能、靈活的操作性和網絡服務器、遠程管理等全方面功能于一身。
2.全網絡化:通過WAN網絡,網絡視頻服務器可傳輸高質量的圖象、聲音、控制信號,非常方便的供管理者隨時隨地調看任意路圖象和對講。
3.完美的數字技術和模擬設備相結合。
4.可靠性:采用性能可靠、互相兼容的設備組成系統,確保系統長期可靠的運行。
5.靈活實用性:整個系統的設計貫徹以用戶需求為準則,面向用戶,非常的人性化,操作方便實用性強
6.可擴展性:所選器材均具有較強的兼容性和可擴展性,便于系統的充實完善和升級。

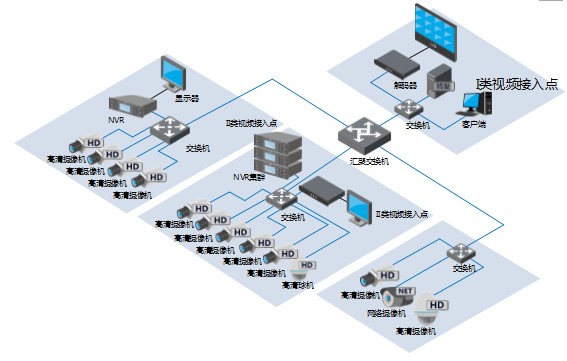

五、系統拓樸圖:
注:詳細方案請與公司項目部聯系
