本系統在監控森林火情的同時,還可以對森林資源、生態環境、森林病蟲害及野生動物等進行有效監控。系統構成圖示如下:
系統中每個前端采集站有獨立地址編碼,且每個前端采集站的坐標與地理信息系統中的位置一一對應,通過安裝在前端采集站的數字云臺巡回監控覆蓋區 域的林區火情,一旦發現火情,GIS系統接收到特定地址編碼的數字云臺回傳的位置數據,即可實現火點定位功能。同時,啟動后臺的短信發布平臺第一時間通知 防火相關領導和人員。系統還可以提供最近撲火隊前往火情點最短路徑以及通往現場的主要道路和通行能力,提供防火隔離帶的位置和阻火能力,以及趕赴火場的時 間等重要信息,相關領導可以在監控中心進行遠程調度指揮。
系統以數字設備的監控方式,通過無線網絡將采集的信息、數據傳輸?shù)搅謽I(yè)監控指揮中心,利用GIS(地理信息系統)對發生的火情、火警區域?qū)崿F(xiàn)定 位,并實時做出分析判斷,確定撲救方案,將火險控制在萌芽狀態。同時對大量資料數據進行儲存、處理和分析,對今后的森林防火預防工作起到指導和參考決策價值。
動態監測:在無線數字化網絡平臺系統的支持下,將視頻圖像及其它信息實時、同步傳輸?shù)絽^(qū)級防火監控中心,實現真實觀測林區的動態情況;
火災預警:如有火情,利用GIS地理信息系統,提調相關數據了解并掌握火場的基礎情況,實現準確定位,同時通過專業林業數據庫分析,得出一套切實可行的撲火方案,確定撲火的人、機、物力量的配置,得出撲救具體措施和最佳路線方案;
預報分析:參考林區物候、可燃物特性數據,利用專家數據庫模型進行綜合分析,預測出相應地區的森林火災等級數據。
“森林防火數字化監控預警系統”避免了原始人工了望觀察火情的局限,實現了林區管理數字化、科學化,大大減少了林業部門的費用支出和管理成本, 提高了林區企業的效應。該系統在監控森林火情的同時,還可以對森林資源、生態環境、森林病蟲害及野生動物和亂砍亂伐等林業活動進行有效監控。
前端由視頻采集定位系統、無線網橋、設備防盜監控系統、天線、避雷接地系統等組成:
中繼由無線網橋、天線、電源控制柜、機柜、免維護蓄電池等組成;

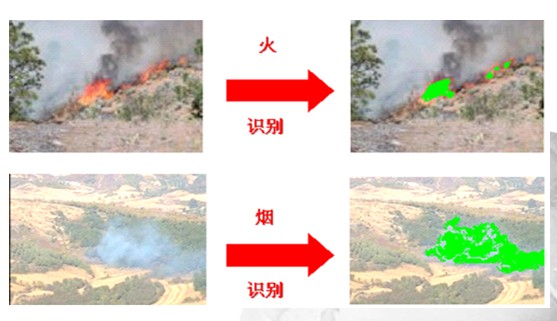

終端由地理信息系統、林火自動識別報警系統、短信發布平臺、無線網橋、監視及投影系統、UPS電源等組成。
現在的視頻監控系統正在向數字化方向發展,并且與地理信息系統(GIS)結合也是其發展的必然方向。經過與地理信息開發部門的合作,我公司應用 數字云臺與地理信息系統無縫連接,成功的投入使用,將數字云臺所返回角度將送入地理信息系統,并在林業地理信息系統上進行精確坐標定位。
在地理信息系統上,可以對撲救林火進行宏觀調控,指揮整個撲火的行動,同時在地圖上進行撲火行動標繪,對火情態勢進行跟蹤,為火場撲救提供輔助決策。根據不同需要,GIS對數據庫資料進行統計分析,生成各類專題圖,實現資源管理信息化。通過地理信息系統,可以在電子地圖上數字化顯示監測地區林場的歸屬,林區面積,種植林種、樹徑、樹高、樹齡,方便林區部門領導直觀的了解林區概況。
此外,利用地理信息系統,還可以進行火災發生地形地勢分析、緩沖區分析、可視域分析、最短路徑分析等。
遠程控制與通訊是指揮中心的主要功能,即通過指揮中心可完成對林場各個地區的通訊指揮工作,同時在指揮中心可以實現對火情地區的實時監視、控制 功能。以指揮中心為核心將各個系統進行整合,實現辦公的信息化網絡化,通過有線、無線調度系統完成對下屬部門的命令發布、工作查詢、人員調配工作;同時把 監控系統與地理信息系統進行無縫結合,完成對林區的監控、以及資源調查工作。
火點定位。
林政資源管理及生態建設管理信息系統和其他林業信息系統。

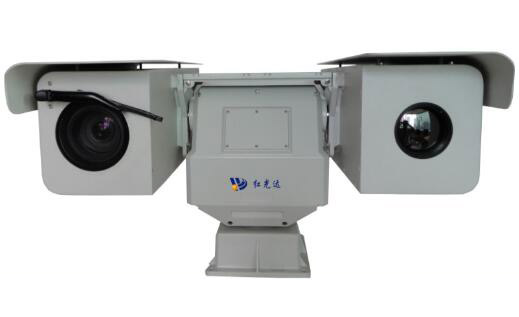

“森林防火數字化監控預警系統”項目是以森林防火信息為重點和主要對象,以地理信息為中心,基于成熟的 3S 技術、 無線通訊技術及計算機技術的,集防火信息管理、林政資源管理、生態建設管理為一體的,為森林防火及其它林業工作服務的綜合應用系統。前端信號采集平臺采用 CCD攝像機(大倍數夜視鏡頭)+解碼器/數字云臺/無線傳輸設備,由于該系統強大的數據處理和系統集成能力,可以實現在一個平臺上完成數字圖像監控采 集、傳輸、防盜報警監控管理、遠程控制等功能,從而降低系統的造價、提高了監控維護的效率并降低了使用難度。
采集平臺可以高效的壓縮處理接入的圖像,通過電腦監視器就可以實現所有圖像的實時動態監視,同時利用該系統可以調用存儲在硬盤中的歷史資料,本 系統采用業內頂尖壓縮技術MPEG-4算法,壓縮比高達1:500。此外實現了自動磁盤空間動態檢測功能,圖像動則錄,不動則不錄或慢錄。另外系統還可以 靈活的設置報警信號和圖像的聯動關系,當系統發生報警時,通過事先的設置,可以啟動相應的攝像機錄像及報警輸出功能。同時控制中心也可同時得到報警信號, 并可通過遠端控制進行實時監控觀察等功能。
監控服務器提供了對前端采集工作站的分層次管理,對用戶的分級權限管理;用戶可以根據需要通過網絡將前端音視頻數據實時存儲在中心服務器上;服 務器數據庫記錄了所有視頻資料信息(視頻文件可以是分布在各個采集工作站或服務器)、報警信息、監控點信息、其它數據信息,一般用戶通過WEB登陸服務 器,可以在統一的界面查詢?nèi)魏螌λ跈?quán)的信息;對于前端和中心之間不支持多播的網絡環境,服務器提供了單播到多播的數據轉發,這樣中心的多個人員查看前端 的實時流大量節省帶寬。
