智能交通監控系統
智能交通監控系統作為智能交通系統的一個組成部分,在保證城市交通安全、暢通方面發揮著巨大的作用??梢宰鳛榱私饨煌顩r和治安狀況的一個窗口,是公安交通指揮系統不可缺少的子系統。建立視頻圖像監控系統目的就是及時準確地掌握所監視路口、路段周圍的車輛、行人的流量、交通治安情況等。
交通視頻監控的區域主要是城區主要道路,重點是交通流量大的路口、路段和事故多發點,所有監控視頻信息全部送往監控中心,這一特點決定了交通視頻監控網絡為點對多點分散型網絡結構,各點距離監控中心的距離有近有遠,遠點長達十幾公里到幾十公里。
該系統由三級監控系統組成的具有高性能、多方面的檢測手段,直觀的數字檢測顯示、圖像監視,完善的緊急電話報警功能,以及能及時、動態地發布警示、誘導信息的監控系統。
系統結構:

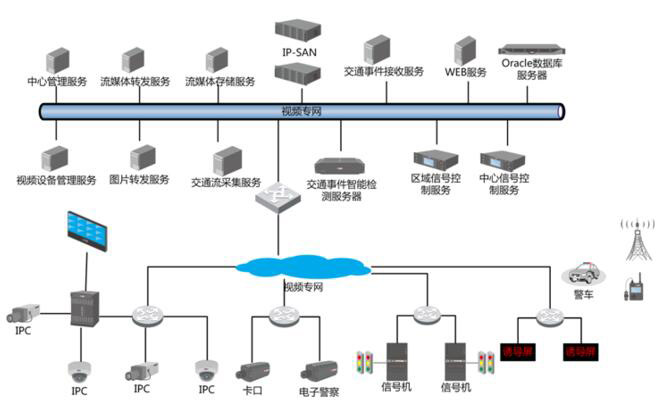

系統拓撲圖:
系統特點:
交通監視和疏導:通過系統將監視區域內的現場圖像傳回指揮中心,使管理人員直接掌握車輛排隊、堵塞、信號燈等交通狀況,及時調整信號配時或通過其他手段來疏導交通,改變交通流的分布,以達到環節交通堵塞的目的。
交通警衛:管理人員隨時掌握交通警衛錄像,大型集會活動的交通狀況,及時調動警力,以保證交通警衛錄像暢通。
視頻存儲取證:通過突發事件的錄像,提高處置突發事件的能力。通過對違章行為的錄像,發揮監控系統在經濟效益和社會效益方面的積極作用。
遠程監控指揮:通過對全線的監控,配合相應的廣播、報警聯動系統實現監控中心對道路現場的全程監控管理。
高清監控效果:
系統采用先進的H.264圖像處理技術,圖像分辨率可設置為CIF:352*288、H-D1:704*288或D1:704*576通過圖像優化,消除了圖像畫面抖動和運動物體鋸齒化和拖尾現象。
系統提供前端云臺攝像機的控制功能,可根據用戶權限提供優先級控制,提高系統適用效率。
圖像可根據現場情況疊加文字,日期,時間和特殊標志,便于錄像檢索。
配備圖敏中心管理服務器,本系統還可為公安專網用戶和Internet用戶了解道路交通狀況,通過多級聯網模式,可對分中心和總中心分級聯網,集中監控。
系統組成:
一、視頻監控前端
監控前端主要由前端H.264視頻編碼器、監控一體機,防雷組件,無間斷電源等主要設備組成。每路視頻在網絡中占用的帶寬低,同時,經過特殊算法處理的畫質看起來更加清晰,細膩。適合交通行業對圖像高清晰,高時實性的特殊要求。
二、通訊網絡
道路視頻監控系統采用標準的TCP/IP協議,可直接運行在交通部門的內部網上。前端監控一體機的視頻信號利用視頻編碼器通過網絡傳輸?shù)椒种行模诜种行目梢员O(jiān)控存儲,也可直接傳輸?shù)奖O(jiān)控指揮中心。
三、監控中心
監控系統采CS結構,在監控中心安裝解碼器、視頻監控系統服務器,主要完成現場圖像接收,用戶登錄管理,控制信號的協調,圖像的實時監控,錄像的存儲、檢索、回放、備份、恢復等。
在監控中心,視頻監控系統服務器將數字視頻還原成模擬圖像,將視頻信號轉到指揮中心電視墻上,指揮調動人員還可以選擇以操作臺微機作為監控終端,對全部路面信息集中調用監控。局領導利用計算機信息網上的任何一臺微機/筆記本電腦當作監控客戶端,利用客戶端瀏覽器即可隨時隨地依據權限查看到所需要的畫面。可實現多畫面實時監控,遠程控制攝像機云臺、和違章抓拍等操作,是一套可滿足交通實時圖像監控的綜合網絡監控系統。
注:詳細方案請與項目部聯系
