產品類別:雙頻無線網橋
探測距離:全天候 1-30公里
產品特點:具有很高的穩定性,該系統易于安裝和操作
應用范圍:森林監控、海島監控、草原監控等
室外無線網絡傳輸設備集成2種不同的頻段,支持一個在5GHz 802.11a/n 標準,另一個在 2.4GHz 802.11b/g/n 標準.這個橋接設備最適合企業、校園、兩個不同的位置之間需要局域網連接或互聯網接入,沒有有線網絡接入的地方,無線傳輸距離可達35km以上。802.11b/g/n頻段主要提供本地互聯網接入的wifi覆蓋。室外MIMO無線傳輸系統在通信時采用不同的室外加密機制WEB和WPA以確保通信的安全性,其中MAC地址被設置為認證機制。這款室外無線傳輸設備的POE供電盒和無線監控設備內置防雷模塊,專為室外惡劣環境設計使用,提供全天候的傳輸。
為了滿足戶外的應用,室外無線傳輸設備采用專門的技術,保證設備可以在很寬的溫度內工作,設備內置防雷電路,進一步保護了無線通信設備和相關配件的安全。提供POE供電和設備的相關安裝套件確保的設備安裝的快捷性。 這個無線傳輸設備采用防水外殼設計,用于戶外安裝。配件設計便于安裝在墻上、桿子上或通信鐵塔等。
設備的供電可以通過網線供電,POE電源適配器就可以放在室內。無線橋接設備為連接遠端有線網絡或一個孤立的網絡提供快速、可靠的通信連接,具有很高的成本效益。該系統易于安裝和操作,當有線網絡連接很困難或很昂貴是是一個很好的選擇。 此外,WLAN ODU提供全面的網絡管理功能,通過一個易于使用的Web界面,一個命令行接口,并支持簡單網絡管理協議(SNMP)工具。
無線監控設備主要特點及應用:
同時具備2.4GHz和5GHz的無線頻段
300Mbps高帶寬的802.11a/n橋接連接和802.11b/g/n的AP覆蓋模式,提供快速的網絡連接
防水的戶外連接方式,可達IP67標準
適應溫度范圍廣:-40℃~60℃內置防雷,適合惡劣天氣使用
傳輸距離遠,外加高增益天線距離可達35km以上
耐低溫,工作溫度為-40℃~60℃
抗風,設備可以90 英里和125英里之間(145~200km/h)之間工作,那么在安裝的時候你必須確保支撐桿、鐵塔能夠承受這種壓力,和風向和風速問題。
設備內置防雷電路,安裝時要確保設備正確接地。同時也可以考慮增加避雷針、避雷器等對整個系統做一個防護。
適合極端天氣下工作--外部的天氣因素,如下雨天、雷電、刮風,將會對無線通信的質量造成很大的影響。這款室外傳輸裝置在硬件和軟件都做了優化,可以工作在惡劣的天氣環境中。
實際安裝時,請注意用密封的膠帶纏繞在裸露的端子上,防止潮氣通過連接端子進入設備從而降低了通信的效果,甚至完全失效。

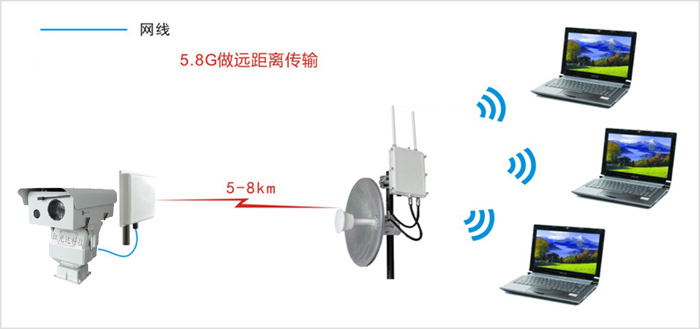

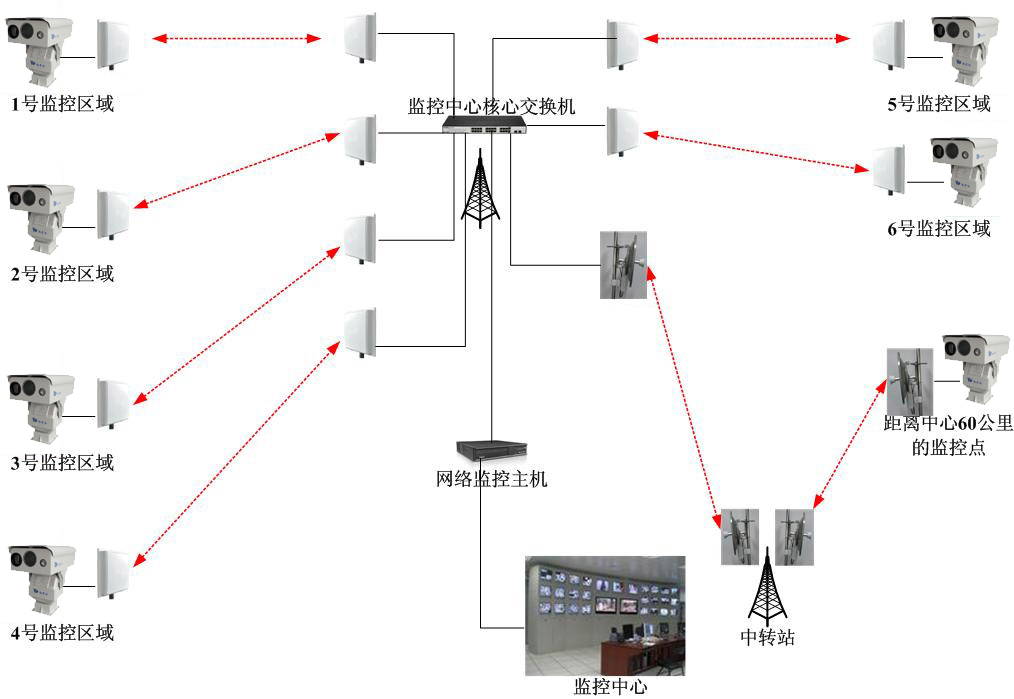

產品應用拓撲圖:
規格參數 |
|
符合標準 |
IEEE 802.11a/b/g/n; IEEE802.3; IEEE802.3u; IEEE802.3x |
MCU |
Atheros AR7141 |
RF |
Atheros AR9220(5GHz Backhaul) + AR9223(2.4GHz AP) |
內存 |
32 M Byte |
閃存 |
8 M Byte |
接口 |
Auto sensing MDI/MDI-X Ethernet 10/100Base-T x 1: RJ-45 |
802.11 a/n (2x2)無線傳輸部分 |
|
無線頻率類型 |
OFDM |
調制方式 |
IEEE 802.11a/n: OFDM with BPSK, QPSK, 16QAM, 64QAM |
頻段 |
5.15 ~ 5.35 GHz 5.47 ~ 5.725 GHz 5.725 ~ 5.825 GHz |
發射功率 |
23dBm(max) |
傳輸速率 |
IEEE 802.11a: 6/9/12/18/24/36/48/54 Mbps IEEE 802.11n: See Below Chart
Guard Interval 800ns Guard Interval 400ns |
天線類型 |
N頭 |
靈敏度 |
IEEE 802.11a: -96dBm @ 6Mbps; -83dBm @ 54Mbps IEEE 802.11n: -95dBm @ HT20; -91dBm @ HT40 |
加密系統 |
64-bit/128-bit/152-bit WEP and WPA (-PSK with TKIP/AES) encryption |
無線設置 |
操作模式,橋接,點對點和點對多點(最多支持1對8連接方式) |
802.11 b/g/n (2x2) 無線傳輸部分 |
|
無線頻率類型 |
DSSS |
調制方式 |
IEEE 802.11b/g: OFDM with BPSK, QPSK, 16QAM, 64QAM IEEE 802.11n: DSSS; DBPSK, DQPSK, CCK |
頻段 |
2.412~2.4835GHz |
傳輸功率 |
26dBm(max) |
傳輸速率 |
IEEE 802.11 b/g: 6/9/12/18/24/36/48/54 Mbps IEEE 802.11n: See Below Chart
Guard Interval 800ns Guard Interval 400ns |
天線類型 |
N頭 |
靈敏度 |
IEEE 802.11b/g: -96dBm @ 6Mbps; -83dBm @ 54Mbps IEEE 802.11n: -96dBm @ HT20; -90dBm @ HT40 |
加密系統 |
64-bit/128-bit/152-bit WEP encryption; WPA/ WPA2 (-PSK with TKIP/AES) encryption |
無線設置 |
操作模式 AP: 基于MAC的訪問控制 抑制SSID |
軟件/固件 |
DHCP Server/ Client/ Relay Suppressed SSID 通過MAC控制訪問(最多50個) 支持多SSID(支持16個SSID設置) 基于Web的設置,支持流行的瀏覽器 通過HTTP進行遠程固件升級并通過網絡進行備份 通過web的UI界面可以恢復出廠默認值 VPN透傳(PPTP,L2TP,IPSEC) SNMP v1/v2c MIB 支持:MIB I, MIB II (RFC-1213) 和私有 MIB 長距離的橋接傳,從1~35km之間(ACK超時控制) 支持 PPPoE Client, PPPoE pass-through |
操作環境 |
Windows 2000/ XP/ Vista /Windows 7 |
工作溫度 |
-40 ~ +70 |
